Ниже приведено техническое описание того, как испарительные конденсаторы работа:
■Основной принцип работы
Испарительные конденсаторы отводят тепло, сочетая воздушное охлаждение с испарением воды. В отличие от стандартных конденсаторов, которые полагаются исключительно на явную теплопередачу, они используют скрытое поглощение тепла во время испарения воды.

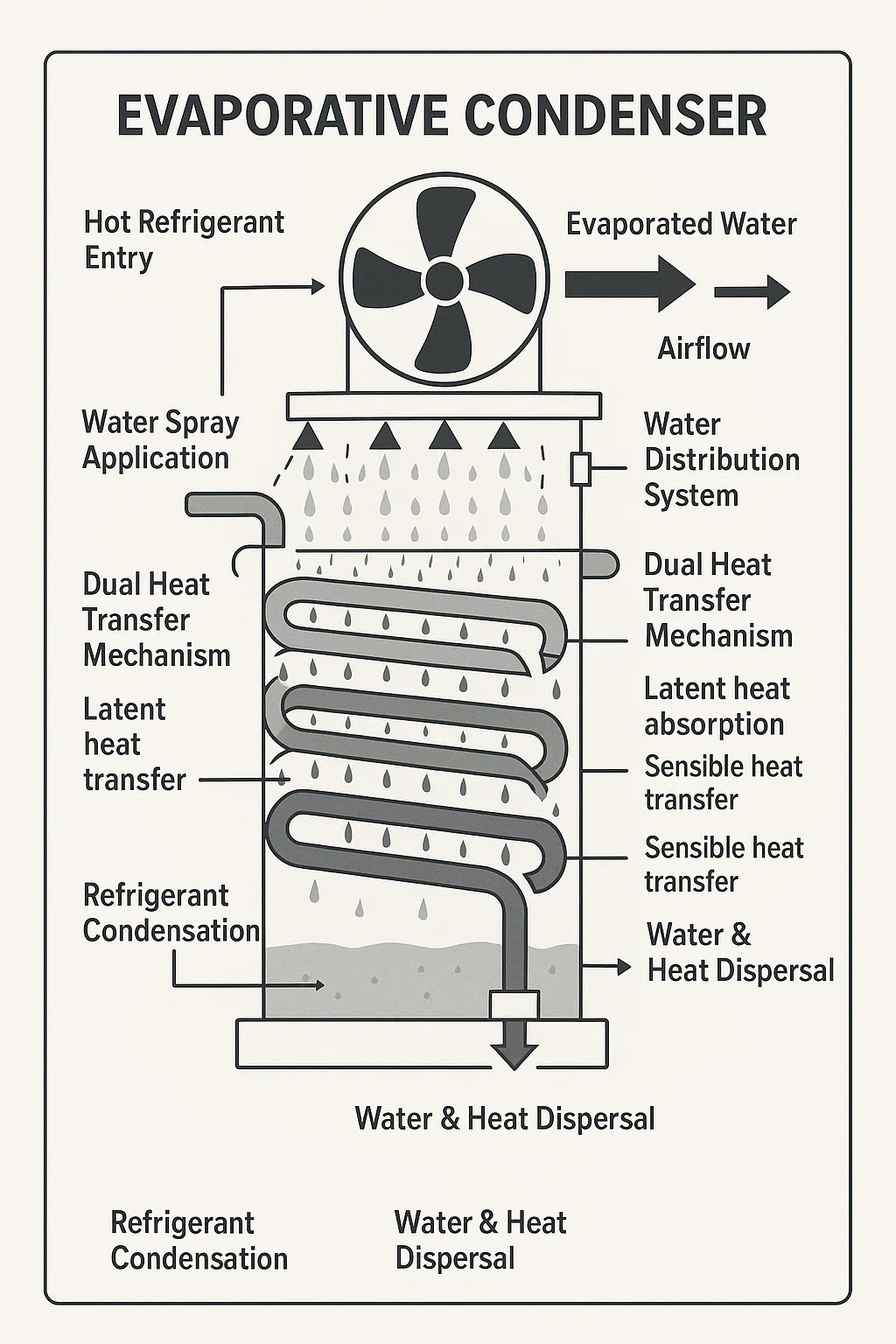

■Пошаговая операция
▸Вход горячего хладагента
Горячий пар под высоким давлением из компрессора поступает в гибкую трубку конденсатора.
▸Нанесение воды распылением
Насос непрерывно распыляет воду по внешней поверхности змеевиков хладагента.
Вода покрывает поверхности трубок, образуя тонкую пленку.
▸Принудительное взаимодействие воздушного потока
Вентиляторы протягивают окружающий воздух через пучок мокрых змеевиков.
Воздушный поток ускоряет испарение водяной пленки на змеевиках.
▸Двойной механизм теплопередачи
Скрытое поглощение тепла: энергия паров хладагента передается воде, вызывая испарение.
Разумная теплопередача: воздушный поток уносит остаточное тепло хладагента и неиспарившейся воды.
▸Конденсация хладагента
Потери тепла приводят к конденсации паров хладагента в жидкость под высоким давлением внутри змеевиков.
▸Отвод воды и тепла
Испаренная вода выходит в виде пара в вытяжной воздух.
Неиспарившаяся вода собирается в отстойнике для рециркуляции.
■Ключевые компоненты системы
Комплект змеевика: Трубки, содержащие хладагент (медь/нержавеющая сталь).
Система распределения воды: распылительные форсунки, насосы и отстойник.
Вентиляторы: с принудительной тягой (установлены сверху) или с принудительной тягой (установлены сбоку).
Устранители сноса: предотвращают утечку капель воды с отработанным воздухом.
■Критические факторы эффективности
▸Зависимость температуры по смоченному термометру
Температура конденсации приближается к температуре окружающей среды по влажному термометру (а не по сухому термометру), что обеспечивает более низкое давление напора, чем у агрегатов с воздушным охлаждением.
▸Управление качеством воды
Накипь от жесткой воды снижает теплопередачу – требует химической обработки/умягчения.
Выпускные клапаны контролируют концентрацию минералов.
▸Защита от замерзания
Гликолевые добавки или дренажные системы предотвращают повреждение зимой льдом.
■Реальные режимы отказов
▸Последствия пренебрежения техническим обслуживанием
Засоренные форсунки → Неравномерное распределение воды → Сухие пятна → Перегрев хладагента.
Накопление накипи → Изолированная трубка → Потеря эффективности 30%.
Рост легионеллы в отстойниках с неочищенной водой.
▸Ограничения воздушного потока
Змеевики или лопасти вентилятора блокируют пыль/мусор → Снижение испарения → Перегрузка компрессора.
▸Почему это не «испаритель»
Испарители поглощают тепло (например, внутренний змеевик переменного тока).
Испарительные конденсаторы отводят тепло (функция наружного применения).
