Ан испарительный конденсатор объединяет воздушное охлаждение и испарение воды для отвода тепла из холодильных систем. Его конструкция и принцип работы принципиально отличаются от стандартных конденсаторов с воздушным охлаждением:
1. Основной принцип работы
Комбинированная теплопередача:
Тепло хладагента рассеивается посредством обоих:
Разумная теплопередача (змеевики воздушного охлаждения)
Скрытое поглощение тепла (испарение воды)
Система распыления воды:
Насос обеспечивает циркуляцию воды по змеевикам конденсатора.
Испаряющаяся вода поглощает значительное количество тепла, снижая температуру конденсации хладагента.

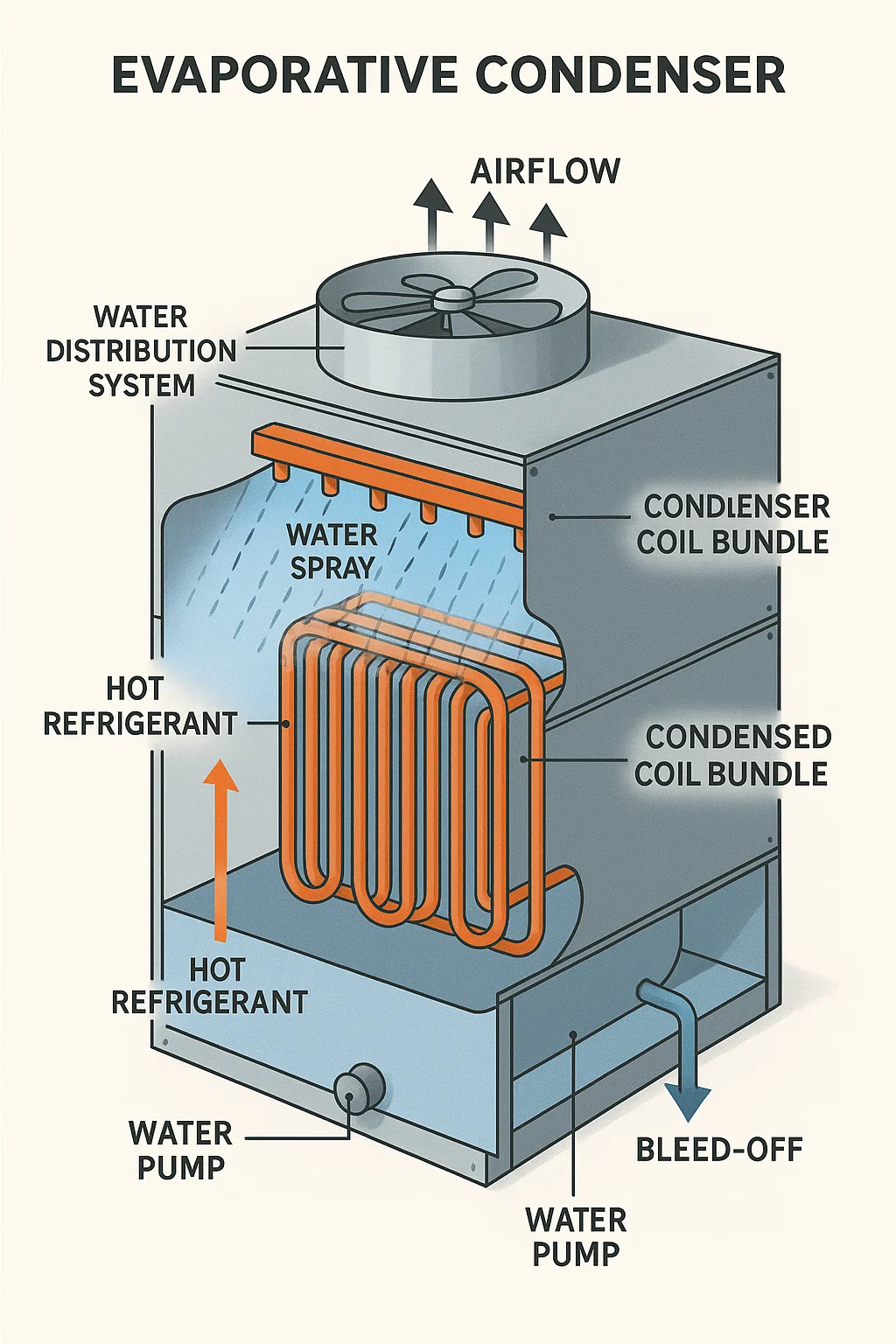

2. Критические компоненты
Комплект змеевиков конденсатора:
Трубопроводный контур, по которому течет горячий хладагент.
Обычно медь или нержавеющая сталь. Обычно медь или нержавеющая сталь для устойчивости к коррозии.
Система распределения воды:
Распылительные форсунки равномерно покрывают катушки; засоренные форсунки приводят к появлению сухих пятен и снижению эффективности.
Вентиляторы и воздушный поток:
Конфигурации с принудительной тягой (вентиляторы наверху агрегата) или с принудительной тягой (вентиляторы внизу).
Воздух проходит через насыщенные змеевики, ускоряя испарение.
Отстойник и водоподготовка:
Собирает и рециркулирует воду.
Выпускной клапан контролирует концентрацию минералов.
3. Ключевые преимущества
Превосходная эффективность при высоких температурах окружающей среды:
Испарение воды обеспечивает температуру конденсации ниже температуры воздуха по сухому термометру.
Снижение рабочей нагрузки компрессора:
Более низкое давление напора снижает потребление энергии на 20–30 % по сравнению с агрегатами с воздушным охлаждением в засушливом климате.
Компактность:
Обеспечивает эквивалентный отвод тепла при меньшей поверхности змеевика по сравнению с сухими теплообменниками с меньшей поверхностью по сравнению с сухими конденсаторами.
4. Эксплуатационные ограничения
Требования к качеству воды:
Жесткая вода вызывает отложение минеральных отложений; требует смягчителей/химической обработки.
Плохое лечение может привести к росту легионеллы.
Защита от замерзания:
Зимняя эксплуатация требует добавления гликоля или дренажа в холодном климате.
Снос и потеря воды:
Ветер переносит капли воды («дрейф») – необходимы сепараторы.
Испарение потребляет воду; неустойчивы в засушливых регионах.
5. Идеальные приложения
Промышленное охлаждение (холодное хранение, пищевая промышленность).
Среда с высокими температурами (пустынный климат).
Участки с большим количеством воды, но с ограниченной электрической мощностью.
Требования к техническому обслуживанию:
Удаление накипи: Ежегодно промывают змеевики кислотой. удаление: ежегодно промывать змеевики кислотой.
Очистка сепаратора: предотвращает закупорку воздушного потока.
Биопротоколы: Ежеквартальное тестирование на легионеллу в системах водоснабжения.
